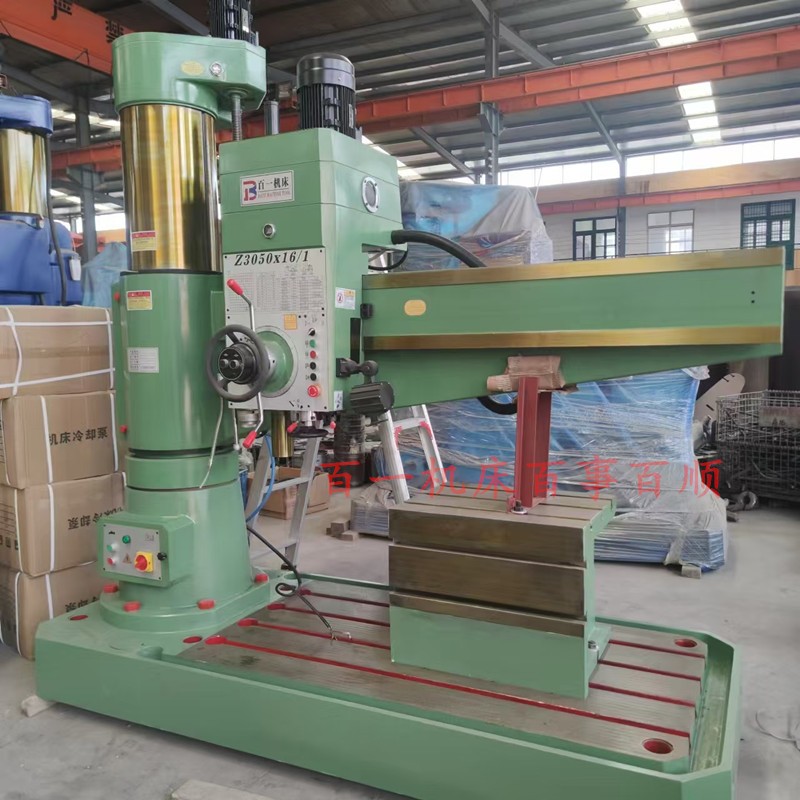

一、机床介绍
Z3050×16/1液压摇臂钻床是一种用途广泛的机床，是技术院校教学大纲上指定的一款型号。主要用于对大、中、小型零件进行钻孔、扩孔、锪孔、铰孔、锪平面和攻螺纹等工作。是一款通用化非常高，工艺成熟的常规钻床，为我公司的主打精品机床深受广大客户的欢迎。 主要关键件选用高强度铸铁和钢材。经专业化设备连续加工，确保基础部件精良。采用液压预选变速机构，可节省辅助时间。主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。16级主轴转速与进给可选配出经济时效的切削。摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。有完善的安全保护装置和外柱防护。在结构设计方面和在制造过程中，还采取了一系列有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。新工艺涂装和不断改进的外观展示时代风范。
一、Z3050×16/1液压摇臂钻床主要技术参数
主要技术参数
Z3050×16/1
钻孔直径mm
50
主轴端面至工作台距离mm
320-1220
主轴中心距立柱母线距离mm
350-1600
主轴行程mm
315
主轴锥孔(莫氏)
5
主轴转速范围r.p.m
25-2000
主轴转速级数
16
主轴进给量范围r.p.m
0.04-3.2
主轴进给量级数
16
摇臂回转角度
360
主电机功率kw
4
升降电机功率kw
1.5
重量约kg
3300
包装尺寸约mm
2580×1100×2510
