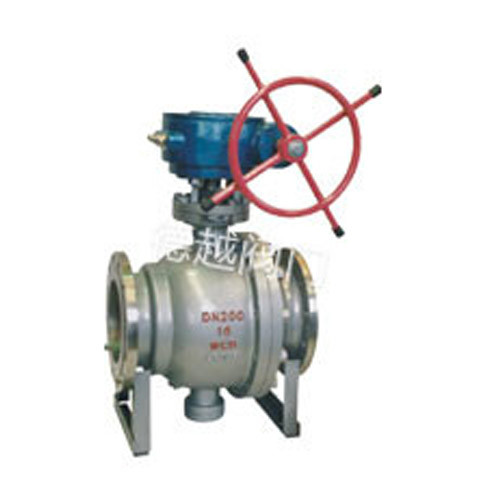

电动卸灰球阀 (Q947H)
球阀在石油、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。 二、主要零件材料及性能
阀体 阀杆 阀球 密封面 垫片 填料 工作温度 适用介质
WCB 1Cr13 1Cr13 1Cr13 司太立合金 本体材料 柔性石墨 不锈钢加柔性石墨 08软钢F304 F316 柔性石墨 编结石墨 -29-425℃ 水、蒸汽、油品
WC6 15CrMo 15CrMo -29-425℃
WC9 25Cr2MoV 25Cr2MoV
LCB 304 304 -46-354℃
CF8 304 304 -196-600℃ 部分酸、碱
CF3 304L 304L
CF8M 316 316
CF3M 316L 316L
三、特点及优点 1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。 2、阀杆采用A182F(1Cr13)整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。 3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在润滑情况下实现可靠的密封。 4、根据需要，球阀可设计成耐静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统。 5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。 6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所四、PN0.25～1.6MPa主要连接尺寸及重量
公称压力 50 65 80 100 125 150 200 250 300 350 400 450 500
系列1L 216 241 283 305 356 394 457 533 610 686 762 864 914
系列2L - - - - - - 500 600 700 800 900 - 1000
H 102 114 127 152 184 219 273 360 395 430 470 550 580
手动 H1 107 125 152 178 300 330 398 495 580 625 670 698 840
E - -
